产品原型绘制提效技巧分享

硬核刘大

2024-03-13

3390

【广告服务】

15年经验全平台广告代投

立即查看>>

导读：今天主要想和大家分享一下后两个——绘制原型及说明标注的提效小技巧，希望对你有帮助。

不管是前台PM还是后台PM，在工作中或多或少都要进行原型设计。原型可以说是产品、开发、测试之间进行交流沟通最重要的文档之一，那么怎么把原型画得又快又好呢？

从设计流程上看，原型设计节点包括但不限于梳理需求大纲、规划页面结构、完善信息结构、绘制原型及进行说明标注。前面三个节点个人有个人的方法，今天主要想和大家分享一下后两个——绘制原型及说明标注的提效小技巧，希望对你有帮助。

一、制作全局说明

通俗地说，全局说明就是那些你懒得写第二次的东西。比如说网络异常/加载失败/没有数据，这些这是任意页面都可能会碰出现的情况，如果分开写，每个页面都要写一次，改的话得同时改很多地方，费事费力而且不利于需求的统一管理。所有，把这些通用性的东西写在一个地方，既可以简洁原型文档，降低开发、测试、设计等人员的阅读成本，又可以少写点字，何乐不为呢？

全局说明可以是适用于全文档的，也可以是适用于某个迭代的。像是一些和迭代相关度高的名词解释。写在全文档性的说明里就有些冗余，写在迭代内全局说明中就刚刚好（个人见解）。

根据通用性，可以将全局说明分成两种：通用说明和业务说明。通用说明是在大多数产品/页面内都可以通用的，比如页面状态、加载状态、通用手势、弹窗遮罩等；而业务说明则不同，这类说明和业务高度相关，相同内容在不同业务间有较大差异，比如时间展示规则、昵称长度等。下面给大家举几个栗子：

1. 通用说明

2. 业务说明

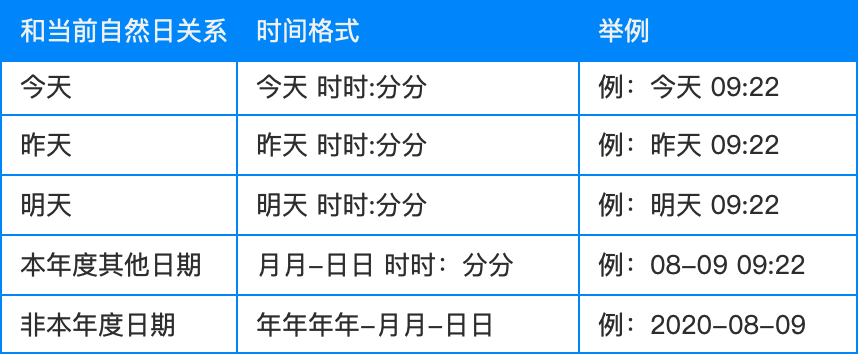

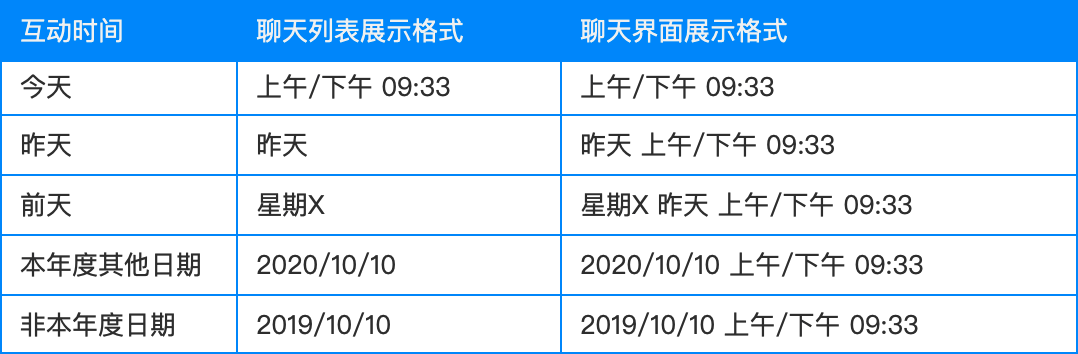

最近一条消息时间展示规则：

图中是微信的展示规则。手动试出来的，不对的地方欢迎指正。

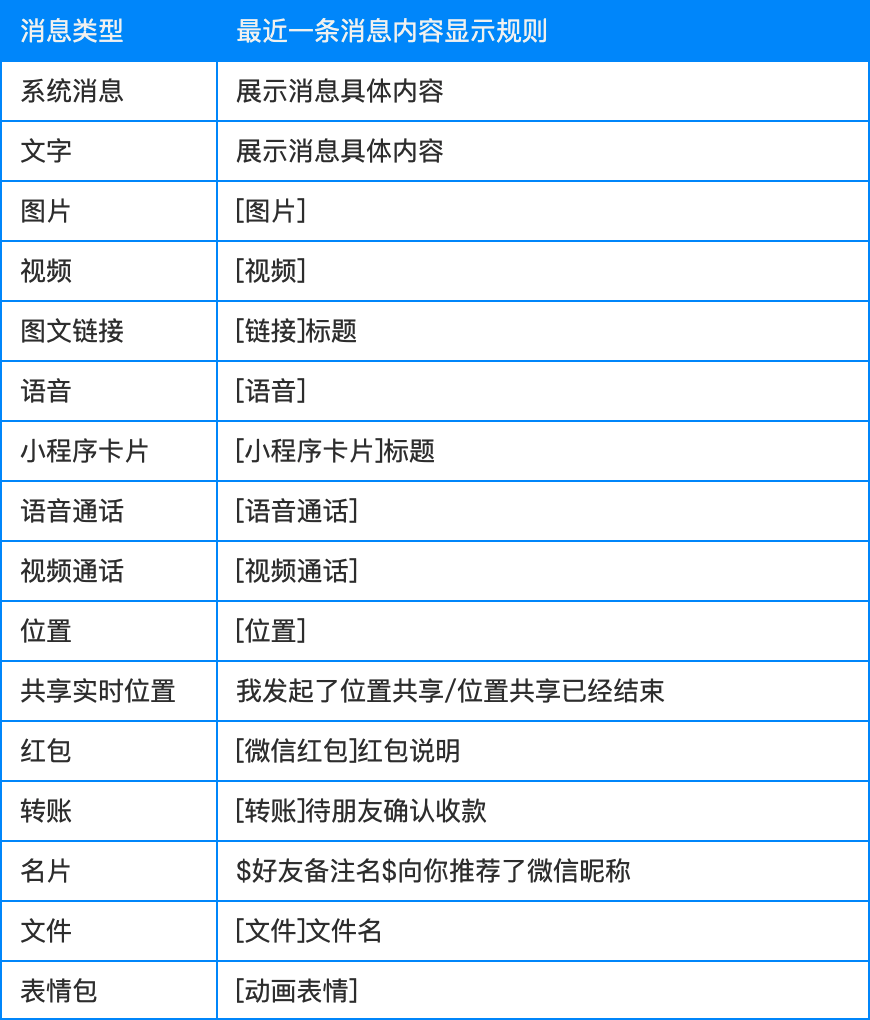

最近一条消息展示规则：

图中微信的展示规则。手动试出来的，不对的地方欢迎指正。

产品上架/下架/浏览时间展示规则：

第一版设计的规则里跨年时间也是带「时时:分分」的，后来因为产品列表地皮实在放不下，就把后面的具体时间砍掉了（都跨年了，具体时间没那么重要了叭）。所以具体的展示规则是和实际系统密切相关的。

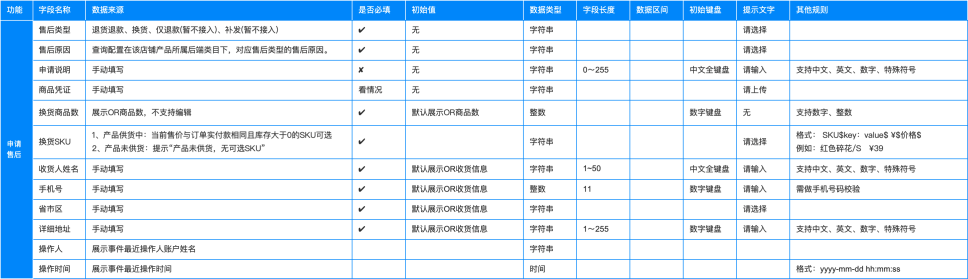

二、建立字段说明表

可以把用到的数据用表格的形式罗列出来，清晰且一目了然。

三、取用元件库进行原型绘制

在绘制原型时，有一些控件会被经常用到。如果每次用到都重新制作，不仅无法保证交互效果的统一性，而且会占用很多工作时间。为了咱岌岌可危的发际线，我向大家使用Axure元件库功能。

什么，你说Axure自带的元件库丑？

网上有不少大公司的设计的元件库，找个你喜欢的导入就行。比如蚂蚁金服、饿了么、有赞等。

什么，你说懒得找？

那我这给大家推荐几个。

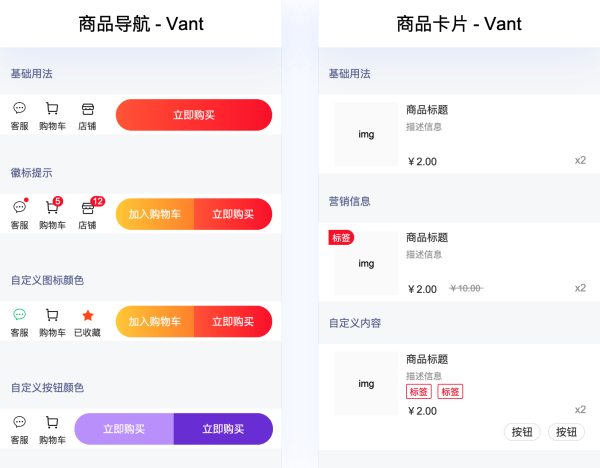

1. Vant 移动端组件库

非常全面的一个组件库，自带交互。除了通用组件，还有带有电商业务组件，用来绘制移动端原型很方便。

设计网站：Zan Design

资源下载：Zan Design 移动端元件库

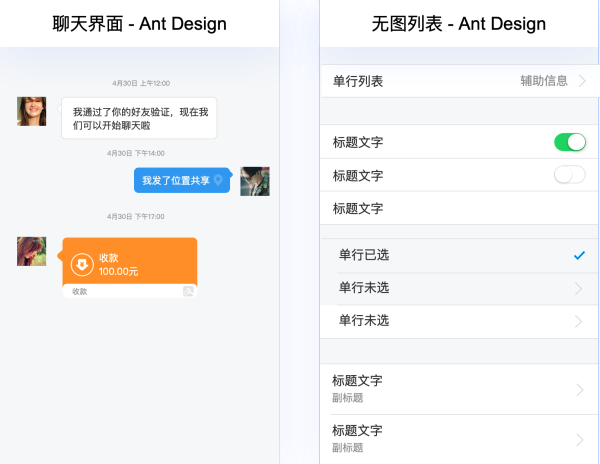

2. Ant Design 移动端组件库

支付宝风格的组件库，组件没有Vant那么多，但是通用性强。

设计网站：Ant Design

资源下载：Ant Design 移动端元件库

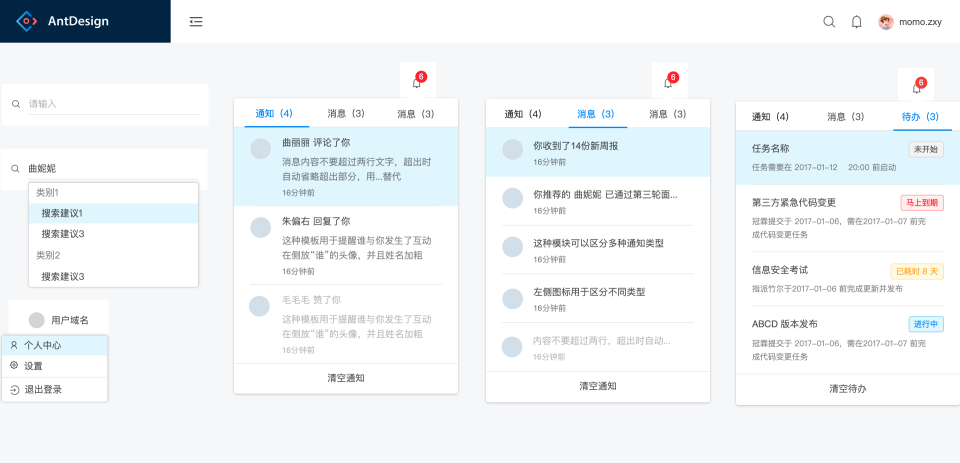

3. Ant Design 后台组件库

这个不用多说了吧，后台产品必备。UI 样式可配置，拓展性强，大多数产品风格都能轻松适应。

设计网站：Ant Design

资源下载：Ant Design 移动端元件库

大厂设计的组件库当然不错，但是用起来也会碰到一些问题。比如和自己的设计风格不一致呀，有无用的组件呀，部分组件需要微调等等。所以建议每个PM都自己积累元件并长期更新。不用一次完成，平时工作中碰到新的就维护进去，这样不会占用很多时间，而且可以保证原型整体的视觉统一。

我司后台部分用的是蚂蚁金服组件库，基本不用修改，所以没有制作元件库。APP端因为有些特殊组件，通用组件库里没有就积累了一些，基本是Ant Design 和Vant 的混合版，这里就不献丑了……

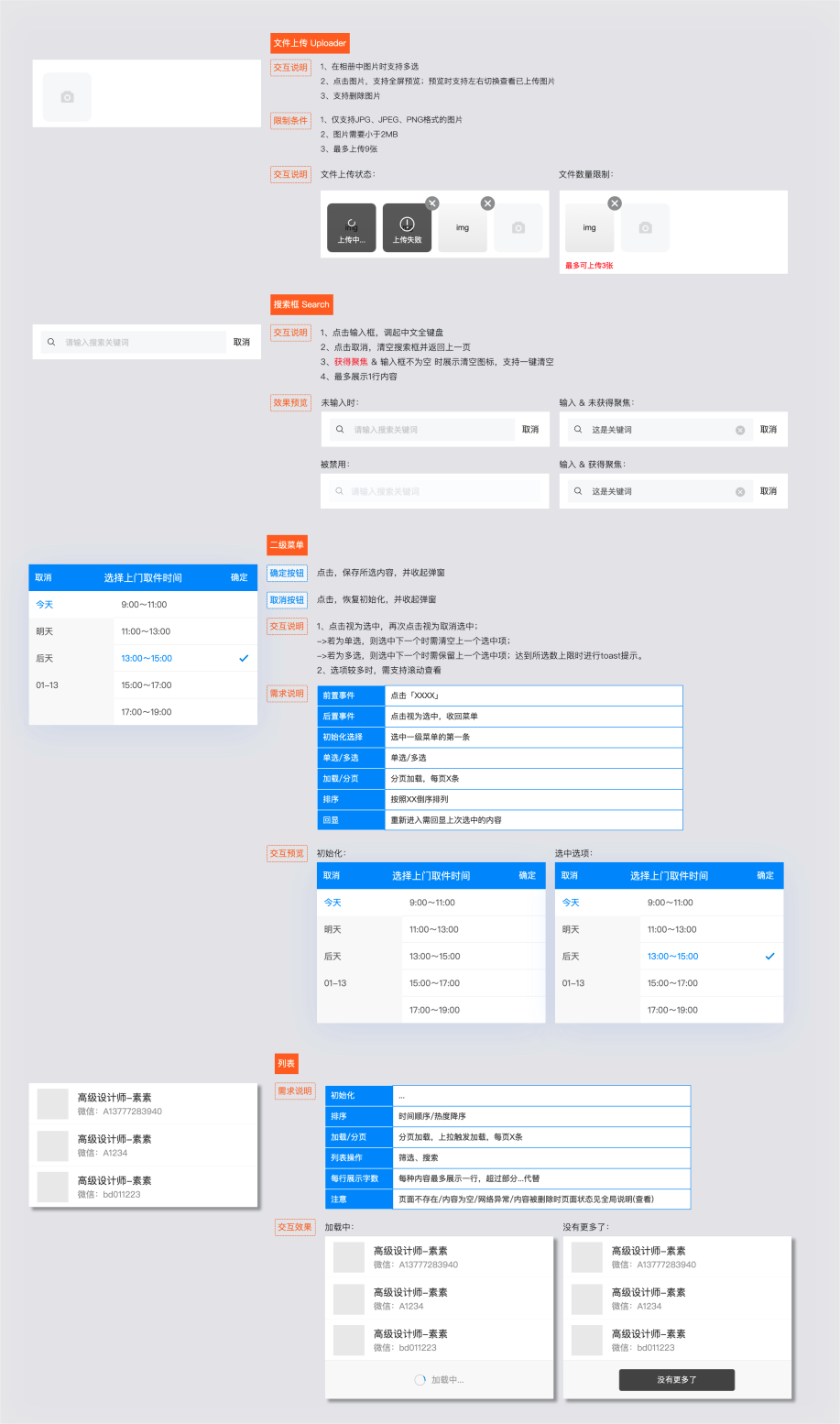

四、建立交互需求说明库

如果系统用的是某个开源的UI项目的话，组件的交互基本都是确定好了的，交互说明文档可以少些甚至不用写。如果没有用开源项目，所有的轮子都是百度或者自己造的话，那交互说明文档就必不可少了。碰到一些常见、使用频率高的组件，可以建立一个“交互说明库”，用到的时候贴一个链接或者copy一下，可以减少开发的理解成本。

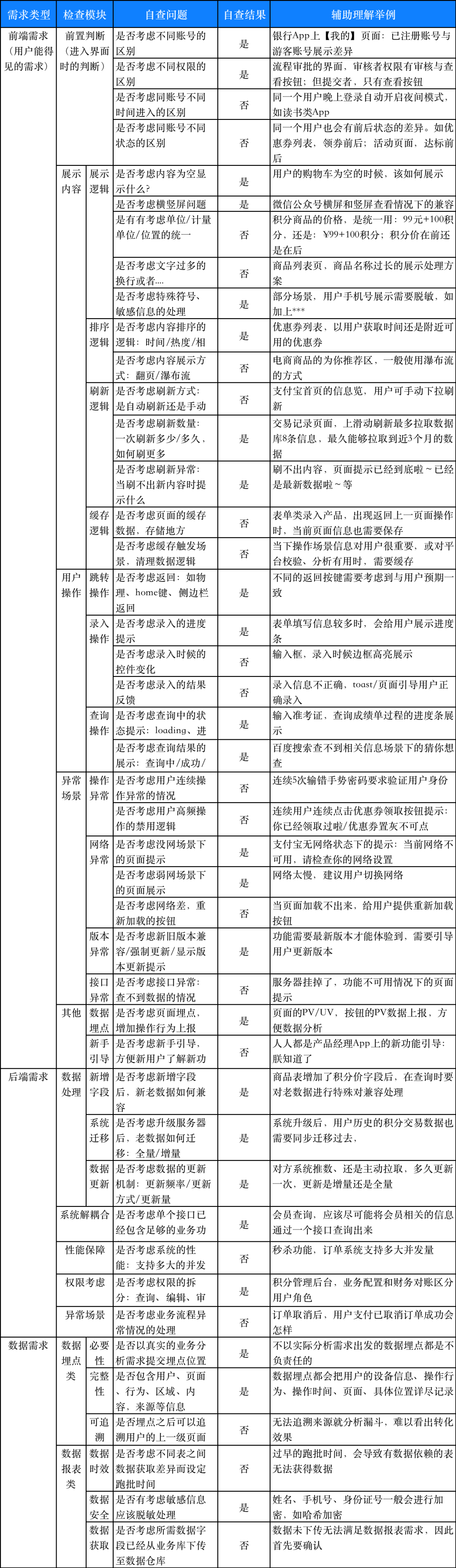

PM或多或少会碰到被开发围攻的情况，大部分情形可能都是因为需求描述不准确导致的。如果有一个规则模板参考，是不是就可以减少遗漏的情况呢？

需求说明基本分为三个部分：需求说明、交互说明、交互预览。
